日精智能:FAKRA线束的特点与应用
 2024-01-26  1078

随着汽车电子化、智能化的不断发展,汽车内部的通信需求日益增长。FAKRA(Fachkreis Automobil)是一种专为满足汽车行业高频传输标准而设计的射频连接器系统,它在汽车通信系统中扮演着重要角色。FAKRA连接器因其卓越的性能和高度的标准化而被广泛应用于汽车通信连接系统。


FAKRA线束自动化生产线
FAKRA线束


FAKRA连接器的特点:
1. 标准化接口:FAKRA连接器遵循ISO 20860-1和USCAR-17标准,确保了与全球汽车制造商的兼容性。

2. 颜色编码:为了简化安装过程并防止错误连接,FAKRA连接器采用了独特的颜色编码系统,每种颜色代表不同的应用和功能。


FAKRA线束颜色编码
FAKRA线束颜色编码与行业应用


Coding A:无幻影支持的DAB(数字音频广播)/无线电设备。塑壳颜色为黑色。
Coding B:有幻影支持的DAB/无线电设备。塑壳颜色为白色。
Coding C:GPS全球(卫星)定位系统。塑壳颜色为蓝色。
Coding D:GSM手机全球移动通信系统。塑壳颜色为葡萄紫。
Coding E:电视1。塑壳颜色为绿色。
Coding F:电视2。塑壳颜色为棕色。
Coding G:远程控制/无钥进入系统,塑壳为灰色。
Coding H:GPS,塑壳为紫色。
Coding I:无线电控制停车加热,塑壳为米色。
Coding K:具有中频(IF)的无线装置。塑壳颜色为咖喱黄。
Coding L M N :未定义。塑壳颜色分别为:胭脂红,粉橙色,粉绿色。
Coding Z:中性编号。塑壳为水蓝色。

3. 高频传输性能:这些连接器支持高达6 GHz的频率,适用于现代汽车中的GPS、卫星无线电、蓝牙和其他高频应用。

4. 二次锁定机制:FAKRA连接器设计有二次锁定机制,确保连接稳固并且抗振动,非常适合恶劣的汽车环境。

5. 多样化的设计:FAKRA连接器提供直式和弯式版本,以及带有不同长度和类型线材的线束,满足不同安装需求。

FAKRA线束


FAKRA线束的应用:
1. 车载导航系统:FAKRA线束常用于连接GPS天线,提供稳定的信号传输,确保精准的定位和导航。
2. 车载娱乐系统:用于卫星无线电、地面数字音频广播(DAB)天线的连接,提供优质的音视频体验。
3. 车载通信系统:支持车载电话、WiFi、LTE等通信模块,确保车辆与外界的顺畅通信。
4. 远程传感和控制系统:例如胎压监测系统(TPMS)和远程启动系统等的信号传输。
5. 先进驾驶辅助系统(ADAS):如车距控制雷达和后视摄像头,FAKRA线束提供核心的数据传输功能。


FAKRA同轴射频线束
FAKRA同轴线


FAKRA线束的未来发展:
随着5G技术的推进和车联网(V2X)技术的发展,FAKRA线束将面临更高的性能要求。未来的FAKRA连接器可能需要支持更高的传输速率和更低的延迟,以适应自动驾驶和车辆之间实时通讯的需求。此外,随着汽车设计趋向紧凑化,FAKRA连接器和线束也需要更加小型化和集成化,以便在空间受限的环境中运用。

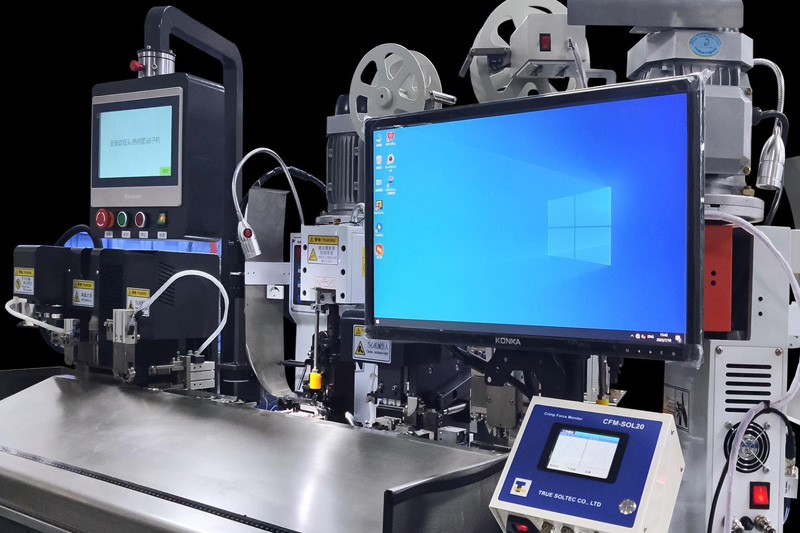

日精智能 FAKRA线束自动化生产线

日精智能 FAKRA线束自动化生产线 >

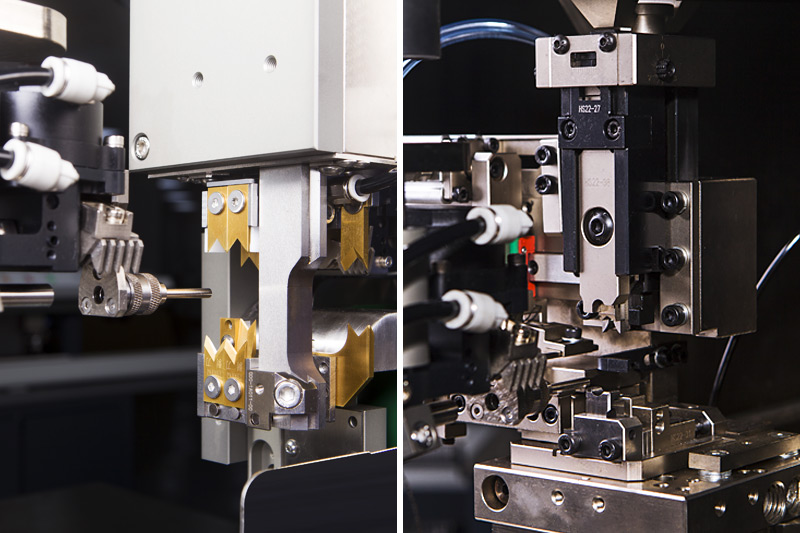

日精智能FAKRA自动化生产线,是主要面向车载通讯系列的同轴线束自动化加工设备。整条生产线采用模块化结构设计及精密伺服驱动机构,数控人机交互系统,各工作站模块可独立工作,支持非标定制,可灵活扩展多项附加功能。旋转式精密切剥,搭载多个CCD视觉定位和检测,中心端子的导入采用机器人配合高精密的双伺服端子的精密压接。设备可广泛应用于车载通讯、车联网、广播天线、音响设备、影像系统、自动驾驶和安全辅助系统等领域的FAKRA同轴射频线束自动化加工,从裁线,剥皮,翻编织网,压接中心端子,压接外导体,电性能测试,CCD全检,实现全自动化生产,整个生产工艺流程稳定,效率高,可大幅提高产品一致性,省时省力省人工。

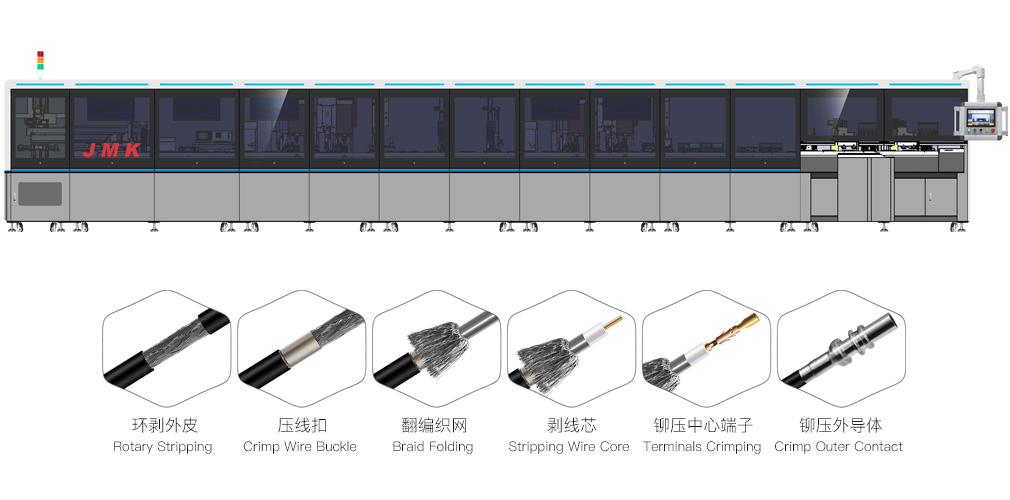

日精智能FAKRA线束工艺流程
日精智能FAKRA线束工艺流程


总之,FAKRA线束作为汽车行业内部通信的关键组件,其高标准的设计和可靠的性能使其成为汽车制造商的首要解决方案。随着汽车技术的不断进步,FAKRA线束也将继续演变,以满足未来更为复杂的通信需求。关注日精智能,了解更多线束自动化设备。
