JM-601B+ 全自动双头穿号码管 单头插壳机
视频演示
日精智能JM-601B+ 全自动双头穿号码管 单头插壳机，采用精密伺服驱动PLC数控系统，可存储100组配方以便灵活调用生产数据。可生产60-3000mm，1-8种线色选择(标配6色)，#16～#28线号的生产。
主要功能：
电线切断、两端去皮、两端压着、两端穿号码管、热缩、一端插壳。支持非标定制，还可灵活扩展多项附加功能：绞线、焊锡、穿防水栓、穿热缩管等。
JM-601B+可选装压力监测系统和CCD视觉检测系统，能够实时显示产品影像和压接力曲线，并进行对比分析、压接不良时会触发警报并自动分拣不良品，加工全过程质量监控。

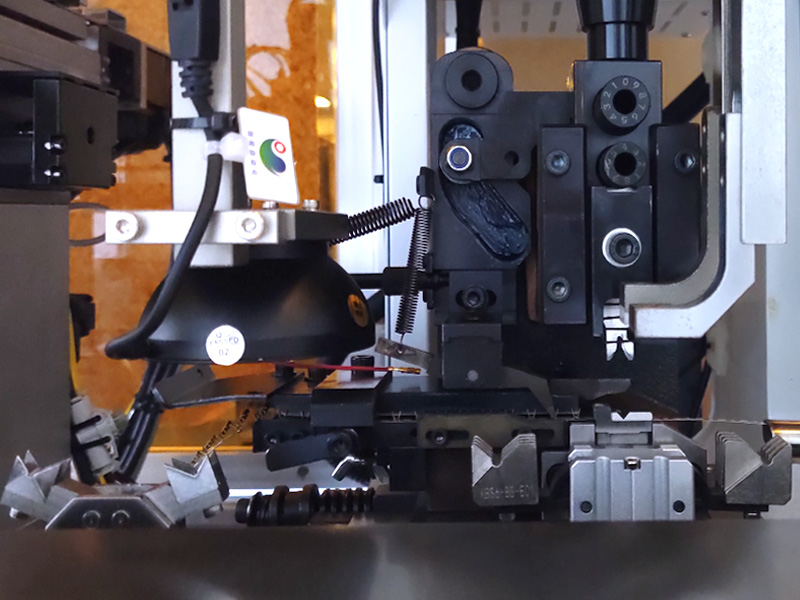

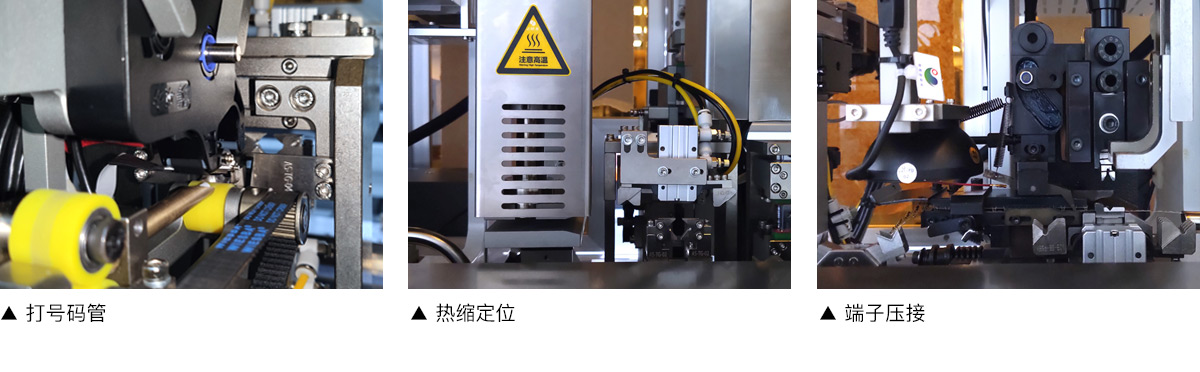

设备细节：
设备动作流程：
技术参数：
| 型号名称 | JM-601B+ 全自动双头穿号码管 单头插壳机 |
| 功 能 | 电线切断、两端去皮、两端压着、两端穿号码管、热缩、一端插入、电线反向拿法、良品/不良品自动分拣 |
| 导线规格 | AWG#16—#28（电线外径2.5mm以下） |
| 电线色 | 6色（可定制） |
| 切断长度 | 60mm—3000mm |
| 切断长精度 | 产品线长的±0.5%mm |
| 剥皮长度 | 0-15mm |
| 穿管规格 | 5mm — 25mm |
| 打码方式 | 热转印打码机 * 2台 |
| 压接力度 | 2T伺服压着机 * 2台 |
| 压接行程 | 30mm |
| 适用模具 | 通用型 OTP 模具 |
| 检测装置 |
标配：压力低下、电线有无检出、电线过负荷检出、压着失误检出、端子有无检出、端子过负荷检出、端子插入检出 选配：压力检测装置、CCD视觉检测系统 |
| 控制方式 | PLC控制 |
| 压缩空气 | 0.5~0.7Mpa（约130N/min~170N/min） |
| 电 源 | 单相 AC220V 50/60Hz 16A |
| 外形尺寸 | W2000×D3000×H1600mm（不含突起物）+W1000+D900+H1000mm(放线架) |
| 机械质量 | 约1000kg+80kg(放线架) |
线束样例：
